A socket flangeایک اہم پائپنگ جزو ہے جو چھوٹے قطر ، ہائی پریشر ، اور اعلی درجہ حرارت کے نظام کے لئے ڈیزائن کیا گیا ہے۔ اس گہرائی سے گائیڈ میں ، ہم وضاحت کرتے ہیں کہ ساکٹ فلانج کیا ہے ، یہ کیسے کام کرتا ہے ، اس کے ساختی فوائد ، جہتی معیارات ، مادی آپشنز ، اور کیوں حفاظتی اہم صنعتوں جیسے تیل اور گیس ، کیمیائی پروسیسنگ ، میں یہ ایک ترجیحی حل کیوں ہے ، اور بجلی کی پیداوار۔ انجینئرنگ کے حقیقی طریقوں اور مینوفیکچرنگ کی مہارت سے ڈرائنگچینی لیچی، یہ مضمون مدد کرتا ہے انجینئرز ، خریدار ، اور پروجیکٹ مینیجر اعتماد کے ساتھ باخبر فیصلے کرتے ہیں۔

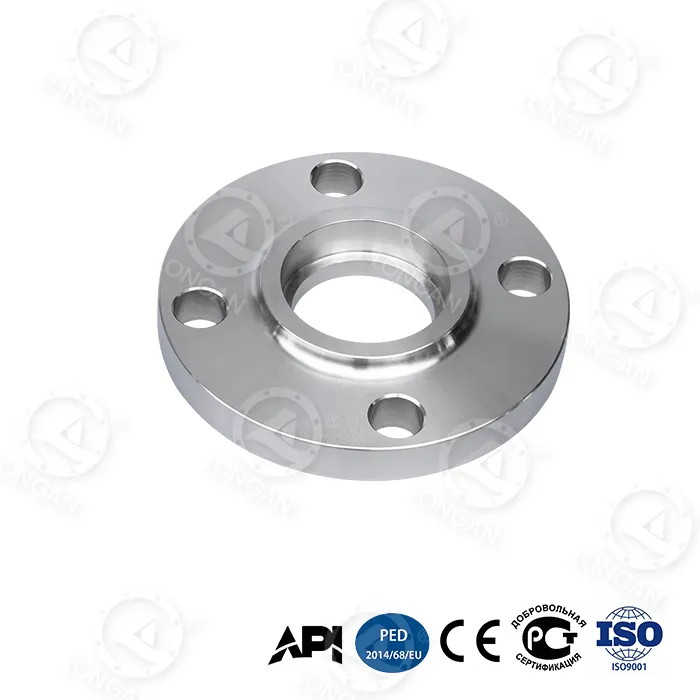

A ساکٹ فلانج، جسے ساکٹ ویلڈ فلانج کے نام سے بھی جانا جاتا ہے ، ایک قسم کا پائپ فلانج ہے جو ایک رسیسڈ ساکٹ کے ساتھ ڈیزائن کیا گیا ہے بیرونی کنارے کے چاروں طرف فلیٹ ویلڈنگ کا اطلاق ہونے سے پہلے پائپ کو داخل کرنے کی اجازت دیتا ہے۔ پرچی آن فلنگس کے برعکس ، پائپ فلانج بور سے نہیں گزرتا ہے۔ اس کے بجائے ، یہ ساکٹ کے اندر رک جاتا ہے ، ایک کمپیکٹ اور محفوظ مشترکہ بناتا ہے۔
ساکٹ flanges بنیادی طور پر استعمال ہوتے ہیںچھوٹے برائے نام پائپ سائز، عام طور پر NPS ½ ″ سے 3 ″ ، جہاں زیادہ دباؤ ، اعلی درجہ حرارت ، اور جگہ کی حدود اعلی مشترکہ سالمیت کا مطالبہ کرتی ہیں۔
آپ براہ راست مصنوعات کی تفصیلات کو براہ راست تلاش کرسکتے ہیںلانگان کا ساکٹ فلانج مینوفیکچرنگ پیج، کے لئے ، کے لئے ، کے لئے ،. جو مادی اختیارات ، دباؤ کی کلاسوں ، اور مشینی صحت سے متعلق خاکہ پیش کرتا ہے۔
ساکٹ فلانج کے پیچھے ڈیزائن کا اصول آسان ہے لیکن موثر ہے: پائپ کی نقل و حرکت کو محدود کرکے اور ویلڈ تناؤ کو مرکوز کرکے باہر سے ، یہ اندرونی ویلڈ نقائص کے خطرے کو کم کرتا ہے۔
پائپ ساکٹ میں داخل کی جاتی ہے جب تک کہ وہ کندھے تک نہ پہنچے ، پھر تھوڑا سا پیچھے کھینچ لیا جاتا ہے (عام طور پر 1.6 ملی میٹر) اجازت دیتا ہے تھرمل توسیع کے لئے۔ ایک فلٹ ویلڈ کو بیرونی طور پر لاگو کیا جاتا ہے ، پائپ کو مضبوطی سے فلانج جسم پر محفوظ بناتا ہے۔
یہ ڈیزائن مکینیکل طاقت کو برقرار رکھتے ہوئے ویلڈنگ کے وقت کو کم کرتا ہے ، مکمل دخول بٹ ویلڈس کی ضرورت کو ختم کرتا ہے۔
مندرجہ ذیل فوائد کی وجہ سے ساکٹ فلنگس کو ہائی پریشر سسٹم میں بڑے پیمانے پر اپنایا جاتا ہے۔
ایسی صنعتیں جو ساکٹ flanges پر بہت زیادہ انحصار کرتی ہیں ان میں شامل ہیں:
| مواد | معیار | عام ایپلی کیشن |
|---|---|---|
| کاربن اسٹیل | ASTM A105 | جنرل ہائی پریشر پائپ لائنز |
| سٹینلیس سٹیل | ASTM A182 F304/F316 | سنکنرن اور حفظان صحت کے نظام |
| مصر دات اسٹیل | ASTM A182 F11/F22 | اعلی درجہ حرارت کی خدمات |
لانگن مکمل مادی ٹریس ایبلٹی اور پی ایم آئی ٹیسٹنگ کی پیش کش کرتا ہے تاکہ یہ یقینی بنایا جاسکے کہ ہر ساکٹ فلانج منصوبے کی وضاحتوں کو پورا کرتا ہے۔
ساکٹ فلنگس بڑے عالمی معیار کے مطابق تیار کیے جاتے ہیں:
دباؤ کی کلاسیں عام طور پر کلاس 150 سے لے کر 2500 تک ہوتی ہیں ، جس سے ساکٹ فلنگس انتہائی آپریٹنگ حالات کے ل suitable موزوں ہوتا ہے۔
| flange قسم | طاقت | عام سائز کی حد | کیس استعمال کریں |
|---|---|---|---|
| ساکٹ فلانج | اعلی | چھوٹا قطر | ہائی پریشر اور کمپیکٹ سسٹم |
| فلانج پر پرچی | میڈیم | چوڑا | درمیانے درجے کے دباؤ سے کم |
| ویلڈ گردن flange | بہت اونچا | تمام سائز | تنقیدی تناؤ کے نظام |
لانگان میں ، سی این سی مشینی ، سخت جہتی معائنہ ، اور اس کے ساتھ مکمل تعمیل کا استعمال کرتے ہوئے ساکٹ فلنگس تیار کیے جاتے ہیں بین الاقوامی معیار ہر بیچ میں بصری معائنہ ، مکینیکل ٹیسٹنگ ، اور سطح کے علاج کی توثیق ہوتی ہے۔
یہ مینوفیکچرنگ ڈسپلن اس بات کو یقینی بناتا ہے کہ ہر ساکٹ فلانج کو فراہم کردہ ماحول میں معتبر کارکردگی کا مظاہرہ کرتا ہے۔
ہاں ، جب مناسب طریقے سے ویلڈیڈ اور انسٹال کیا جاتا ہے تو ، ساکٹ فلانگس چکرو دباؤ کے حالات میں اچھی کارکردگی کا مظاہرہ کرتے ہیں۔
بڑے قطر تناؤ میں حراستی اور ویلڈنگ میں دشواری میں اضافہ کرتے ہیں ، جس سے دیگر فلانج کی اقسام زیادہ عملی ہوجاتی ہیں۔
بالکل سٹینلیس سٹیل اور مصر کے اختیارات بہترین سنکنرن مزاحمت فراہم کرتے ہیں۔
صحیح ساکٹ فلانج کا انتخاب صرف وضاحتوں کے بارے میں نہیں ہے-یہ طویل مدتی نظام کی حفاظت ، کارکردگی اور لاگت کی کارکردگی کے بارے میں ہے۔ مینوفیکچرنگ کے ثابت تجربہ اور عالمی منصوبے کی حمایت کے ساتھ ، لانگن آپ کو اپنی درخواست کے لئے قابل اعتماد حل منتخب کرنے میں مدد کرنے کے لئے تیار ہے۔
اگر آپ کسی نئے پروجیکٹ کی منصوبہ بندی کر رہے ہیں یا تکنیکی مدد کی ضرورت ہے ،ہم سے رابطہ کریںآج ہماری انجینئرنگ ٹیم کے ساتھ اپنی ساکٹ فلانج کی ضروریات پر تبادلہ خیال کرنے کے لئے۔
