آپ اپنے پائپ لائن سسٹم کے لئے صحیح بڑے سائز کے فلانج کا انتخاب کیسے کرتے ہیں؟

بڑے سائز کے flangesتیل اور گیس ، بجلی کی پیداوار ، پیٹرو کیمیکل پروسیسنگ ، اور آف شور انجینئرنگ جیسے صنعتوں میں استعمال ہونے والے بڑے قطر اور ہائی پریشر پائپ لائن سسٹم میں اہم کردار ادا کریں۔ صحیح بڑے سائز کے فلانج کا انتخاب کرنے میں متعدد عوامل کا اندازہ کرنا شامل ہے ، بشمول فلانج کی قسم ، مواد ، دباؤ کی درجہ بندی ، مینوفیکچرنگ کے معیارات ، اور تنصیب کے حالات۔

یہ گہرائی سے گائیڈ کی وضاحت کرتی ہے کہ آپ کے پائپ لائن سسٹم کے لئے صحیح بڑے سائز کے فلانج کا انتخاب کیسے کریں ، جس میں تکنیکی تحفظات ، صنعت کے معیارات ، عام ایپلی کیشنز ، اور بہترین طریقوں کا احاطہ کیا گیا ہے۔

مشمولات کی جدول

• ایک بڑا سائز کا فلانج کیا ہے؟
• بڑے سائز کے فلنگس کی درخواستیں
• عام قسم کے بڑے سائز کے فلانجز
• بڑے سائز کے فلنگس کے لئے مادی انتخاب
• بین الاقوامی معیارات اور وضاحتیں
• بڑے سائز کے فلانج کا انتخاب کرتے وقت کلیدی عوامل
• مینوفیکچرنگ اور کوالٹی کنٹرول
• تنصیب کے چیلنجز اور بہترین عمل
• بڑے سائز کا فلانج بمقابلہ معیاری فلانج
• اکثر پوچھے گئے سوالات

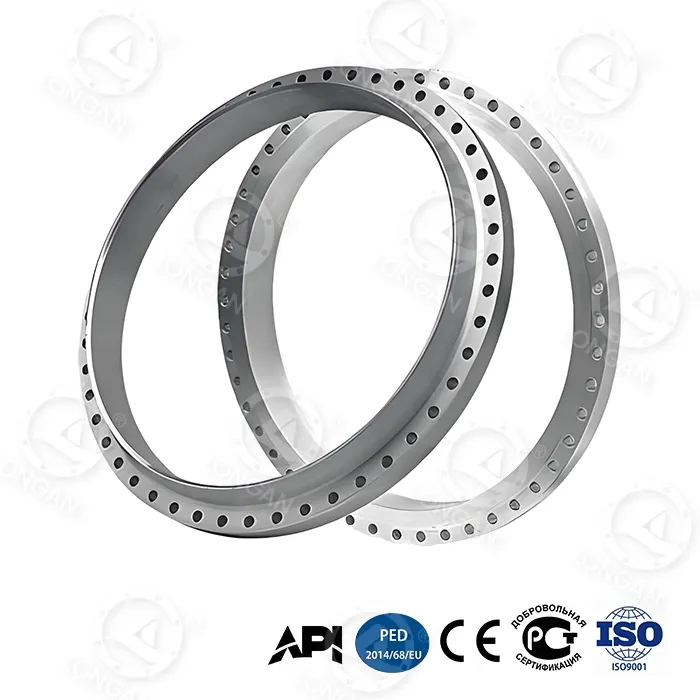

ایک بڑا سائز کا فلانج کیا ہے؟

A بڑے سائز کا فلانجعام طور پر DN600 (24 انچ) سے بڑا برائے نام قطر کے ساتھ فلانج سے مراد ہے ، حالانکہ بہت سے بھاری صنعتی منصوبوں میں ، فلنگس DN1000 ، DN2000 ، یا اس سے بھی زیادہ سے زیادہ ہوسکتے ہیں۔ یہ فلنگس بڑے پائپوں ، والوز ، پمپوں اور دباؤ والے برتنوں کو ماحولیات کا مطالبہ کرنے میں مربوط کرنے کے لئے بنائے گئے ہیں۔

معیاری flanges کے برعکس ، بڑے سائز کے flanges کو برداشت کرنا ہوگا:

• انتہائی اعلی داخلی دباؤ
• بڑے مکینیکل بوجھ
• تھرمل توسیع اور کمپن
• سخت کیمیائی یا سمندری ماحول

مینوفیکچررز جیسےچینی لیچیبڑے سائز کے فلانگ تیار کرنے میں مہارت حاصل کریں جو عالمی انفراسٹرکچر منصوبوں کے لئے سخت جہتی درستگی اور کارکردگی کی ضروریات کو پورا کرتے ہیں۔

بڑے سائز کے فلنگس کی درخواستیں

بڑے سائز کے فلنگس بڑے پیمانے پر صنعتوں میں استعمال ہوتے ہیں جہاں سیال کی نقل و حمل میں بڑی بہاؤ کی گنجائش اور اعلی وشوسنییتا کی ضرورت ہوتی ہے۔

عام قسم کے بڑے سائز کے فلانجز

صحیح فلانج کی قسم کا انتخاب قابل اعتماد پائپ لائن سسٹم کی بنیاد ہے۔

1. ویلڈ گردن بگ سائز فلانج

• اعلی دباؤ اور اعلی درجہ حرارت کے نظام کے لئے بہترین
• تناؤ کی عمدہ تقسیم فراہم کرتا ہے
• عام طور پر تیل اور گیس پائپ لائنوں میں استعمال ہوتا ہے

2. پرچی آن بگ سائز فلانج

• سیدھ اور انسٹال کرنا آسان ہے
• ویلڈ گردن کے فلانگس کے مقابلے میں کم قیمت
• اعتدال پسند دباؤ کی ایپلی کیشنز کے لئے موزوں ہے

3. بلائنڈ بڑے سائز کا فلانج

• پائپ لائن کے اختتام کو بند کرنے کے لئے استعمال کیا جاتا ہے
• مستقبل میں توسیع کی اجازت دیتا ہے
• دباؤ کے بوجھ کی وجہ سے اعلی مادی طاقت کی ضرورت ہوتی ہے

4. رنگ کی قسم جوائنٹ (آر ٹی جے) فلانج

• دھات سے دھات کی سگ ماہی
• انتہائی دباؤ اور درجہ حرارت کے لئے مثالی
• اکثر اہم نظاموں میں بیان کیا جاتا ہے

بڑے سائز کے فلنگس کے لئے مادی انتخاب

مادی انتخاب براہ راست فلانج کی کارکردگی ، عمر اور حفاظت کو متاثر کرتا ہے۔

تجربہ کار مینوفیکچررز پسند کرتے ہیںلانگان بگ سائز فلانج سپلائرزمنصوبے کی شرائط پر مبنی مناسب مواد کی سفارش کرسکتے ہیں۔

بین الاقوامی معیارات اور وضاحتیں

مطابقت اور حفاظت کو یقینی بنانے کے ل Big بڑے سائز کے فلنگس کو تسلیم شدہ بین الاقوامی معیارات کی تعمیل کرنی ہوگی۔

• ASME B16.5 / ASME B16.47
• EN 1092-1
• DIN معیارات
• بی ایس معیارات
• GOST معیارات

ان معیارات کی تعمیل جہتی درستگی ، دباؤ کی درجہ بندی اور مادی ٹریس ایبلٹی کو یقینی بناتی ہے۔

بڑے سائز کے فلانج کا انتخاب کرتے وقت کلیدی عوامل

جب بڑے سائز کے فلانج کا انتخاب کرتے ہو تو ، درج ذیل اہم عوامل پر غور کریں:

1. برائے نام قطر اور دباؤ کی درجہ بندی
2. آپریٹنگ درجہ حرارت
3. میڈیم (تیل ، گیس ، پانی ، کیمیکل)
4. تنصیب کا ماحول
5. flange کا سامنا کی قسم
6. طویل مدتی بحالی کی ضروریات

مینوفیکچرنگ اور کوالٹی کنٹرول

ان کے سائز اور اطلاق کی وجہ سے ، بڑے سائز کے فلنگس کو مینوفیکچرنگ کے جدید عمل کی ضرورت ہوتی ہے:

• جعل سازی یا رولڈ رنگ کی جعل سازی
• صحت سے متعلق سی این سی مشینی
• غیر تباہ کن جانچ (UT ، MT)
• جہتی معائنہ
• مادی سرٹیفیکیشن (EN 10204 3.1 / 3.2)

لانگن ہر بڑے سائز کے فلانج کو بین الاقوامی منصوبے کی ضروریات کو پورا کرنے کو یقینی بنانے کے لئے سخت کوالٹی کنٹرول کے طریقہ کار کو نافذ کرتا ہے۔

تنصیب کے چیلنجز اور بہترین عمل

بڑے سائز کے فلنگس کو انسٹال کرنے کے لئے محتاط منصوبہ بندی کی ضرورت ہے:

• رساو کو روکنے کے لئے مناسب سیدھ
• کنٹرول بولٹ سخت ترتیب
• مناسب گسکیٹ کا استعمال
• تھرمل توسیع کے لئے الاؤنس

بڑے سائز کا فلانج بمقابلہ معیاری فلانج

اکثر پوچھے گئے سوالات (عمومی سوالنامہ)

Q1: بڑے سائز کا فلانج کیا سمجھا جاتا ہے؟

ایک بڑے سائز کے فلانج سے عام طور پر DN600 سے بڑے قطر کے ساتھ فلنگس سے مراد ہوتا ہے ، جو اکثر پائپ لائن سسٹم کے ل custom اپنی مرضی کے مطابق بنائے جاتے ہیں۔

Q2: کیا بڑے سائز کے فلنگس کسٹم تیار کیا گیا ہے؟

ہاں ، زیادہ تر بڑے سائز کے فلنگس پروجیکٹ سے متعلق مخصوص ڈرائنگ اور معیار کے مطابق تیار کیے جاتے ہیں۔

Q3: کون سی صنعتیں سب سے زیادہ بڑے سائز کا استعمال کرتی ہیں؟

آئل اینڈ گیس ، بجلی کی پیداوار ، پیٹروکیمیکل ، آف شور انجینئرنگ ، اور واٹر ٹریٹمنٹ انڈسٹریز۔

س 4: میں فلانج کے معیار کو کیسے یقینی بناؤں؟

لانگن جیسے مینوفیکچررز کا انتخاب کریں جو مکمل مادی ٹریس ایبلٹی ، ٹیسٹنگ رپورٹس اور بین الاقوامی سرٹیفیکیشن فراہم کرتے ہیں۔

صحیح بڑے سائز کے فلانج کا انتخاب ایک اسٹریٹجک فیصلہ ہے جو حفاظت ، کارکردگی اور طویل مدتی آپریشنل کامیابی کو متاثر کرتا ہے۔ تجربہ کار مینوفیکچررز جیسے کام کرنے سےچینی لیچی، آپ انتہائی مطالبہ کرنے والے پائپ لائن سسٹم کے لئے بھی قابل اعتماد کارکردگی کو یقینی بناسکتے ہیں۔

اگر آپ بڑے پیمانے پر صنعتی منصوبے کی منصوبہ بندی کر رہے ہیں اور ماہر رہنمائی یا اپنی مرضی کے مطابق بڑے سائز کے فلانج حل کی ضرورت ہے تو ، بلا جھجھکہم سے رابطہ کریںآج اپنی ضروریات پر تبادلہ خیال کرنے کے لئے۔
