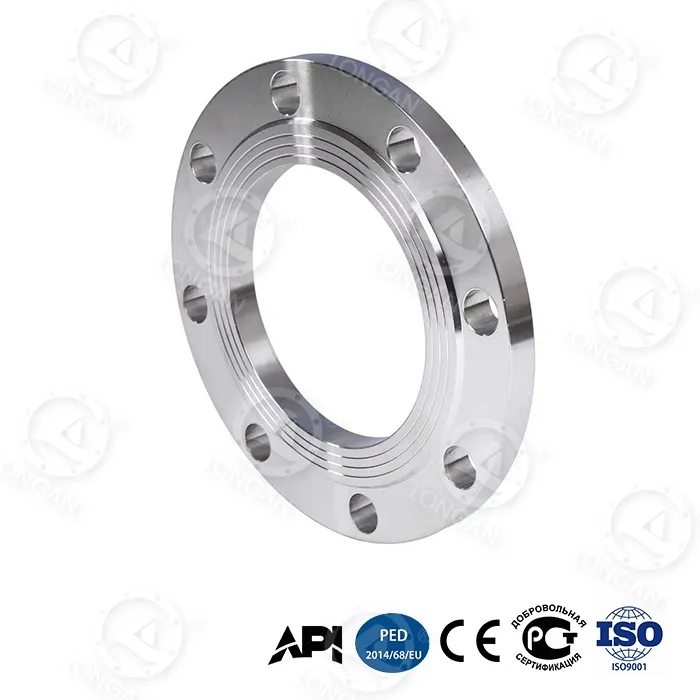

سلپ آن ٹائپ فلینج کے طور پر، فلینج پر فلیٹ سلپ انسٹالیشن کے دوران دو فلیٹ ویلڈز کے ذریعے پائپ سے منسلک ہوتی ہے: ایک فلینج کے پچھلے حصے پر اور ایک پائپ بور کے اندر۔ روایتی ویلڈ نیک فلینج کے مقابلے میں، اس ڈیزائن کے درج ذیل اہم فوائد ہیں:
1.کم تنصیب کی مشکل:پائپ کی قطعی سیدھ کی ضرورت نہیں ہے، جس سے تنصیب کی کچھ خامیاں اور سائٹ پر تعمیراتی ضروریات کو کم کیا جا سکتا ہے۔
2.آسان ویلڈنگ آپریشن:فلیٹ ویلڈز مکمل دخول بٹ ویلڈز کے مقابلے میں آسان ہیں، خاص طور پر سائٹ پر محدود جگہوں کے لیے موزوں ہیں۔
3.تیز رفتار متبادل کی رفتار:سنگل متبادل وقت روایتی فلینجز کے لیے 8 گھنٹے سے کم کر کے 2.5 گھنٹے کر دیا گیا ہے، جس سے بحالی کے لیے پائپ لائن سسٹم کے ڈاؤن ٹائم کو مؤثر طریقے سے کم کیا جاتا ہے۔
یہ سلپ آن ڈھانچہ، لانگان کے منفرد بایونک ہنی کامب ہلکے وزن کے ڈیزائن کے ساتھ مل کر، فلینج کے مجموعی وزن کو مزید کم کرتا ہے اور تنصیب کی کارکردگی کو بہتر بناتا ہے۔
| کارکردگی کا اشارہ | روایتی جعلی سٹیل فلانج | flange پر فلیٹ پرچی | بہتری |
|---|---|---|---|
| برسٹ پریشر (DN300) | ≤15MPa | 42MPa | ↑180% |
| چکراتی تھکاوٹ کی زندگی (35MPa) | قابل حصول نہیں۔ | 20,000 سائیکل | — |
| محوری اخترتی (35MPa) | 1.8 ملی میٹر | 0.6 ملی میٹر | ↓67% |
| -70 ° C پر توانائی کا اثر | ≥34J (قومی معیار) | 89J | ↑162% |
| 30 سالہ گہرے سمندر میں سنکنرن کی شرح | تقریبا 0.5 ملی میٹر/سال | 0.03 ملی میٹر/سال | ↓94% |
یہ پروڈکٹ حتمی دباؤ برداشت کرنے اور ماحولیاتی موافقت میں روایتی فلینجز کو مکمل طور پر پیچھے چھوڑ دیتی ہے۔ بنیادی پیش رفت فلینج گردن میں بلٹ ان ٹائٹینیم الائے ریانفورسمنٹ رنگ میں ہے، جس کی پیداواری طاقت 1,250MPa تک ہے، جس سے سلپ آن فلینجز کے لیے انتہائی ہائی پریشر ایپلی کیشنز کا امکان پیدا ہوتا ہے۔
اصل پائپ لائن سسٹمز میں، تھرمل ایکسپینشن/سکڑن اور فاؤنڈیشن سیٹلمنٹ جیسے عوامل اکثر فلینج کے چہرے کی غلط ترتیب کا سبب بنتے ہیں۔ 15° پائپ لائن کی غلط ترتیب کے ساتھ سنکی بوجھ کے حالات میں، روایتی فلینجز کی سگ ماہی رساو کی شرح>10⁻³ mbar·L/s ہے، جب کہ فلینج پر لانگان کی فلیٹ سلپ ≤10⁻⁵ mbar·L/s کی سگ ماہی رساو کی شرح کو برقرار رکھتی ہے، جس سے سیلنگ کے دو آرڈر کی صلاحیت میں بہتری آتی ہے۔
دو ساختی اختراعات اس کارکردگی کو حاصل کرتی ہیں:
● ریڈیل ری انفورسمنٹ ریب ڈیزائن:فلینج کے پچھلے حصے میں شامل ریڈیل ری انفورسمنٹ پسلیاں مقامی تناؤ کے ارتکاز کو 48% تک کم کرتی ہیں، جس سے آف لوڈ حالات میں تناؤ کی تقسیم زیادہ یکساں ہو جاتی ہے۔
● اعلی سختی شہد کے چھتے کی ساخت:بایونک ہنی کامب کور پرت بہترین موڑنے والی سختی فراہم کرتی ہے، فلینج کے چہرے کے وارپنگ اخترتی کے خلاف مزاحمت کرتی ہے۔
اس کے علاوہ، ISO 10816-3 معیاری 50-200Hz فریکوئنسی بینڈ وائبریشن ٹیسٹ میں، طول و عرض کی کشندگی کی شرح 92% تک پہنچ جاتی ہے، جس سے ہائی پریشر پلسیشن کے حالات میں بولٹ پری لوڈ کشندگی کے مسئلے کو مؤثر طریقے سے حل کیا جاتا ہے۔
فلیٹ سلپ آن فلینج دو ذہین ٹیکنالوجیز کو مربوط کرتی ہے تاکہ صارفین کو ممکنہ مسائل کا جلد پتہ لگانے میں مدد ملے:
● نینو زرکونیا پہن اشارے کی پرت:یہ مواد سگ ماہی کی سطح میں سرایت کرتا ہے۔ جب موٹائی 0.1 ملی میٹر سے کم ہوتی ہے، تو رنگ کی نظر آنے والی تبدیلی ایک وارننگ دیتی ہے، جس سے سگ ماہی کی حیثیت پیشہ ورانہ آلات کے بغیر جانچی جا سکتی ہے۔
● ڈبل مخروطی بولٹ ہول پری لوڈ لاکنگ:35MPa دباؤ کے اتار چڑھاؤ کے تحت، روایتی ڈھانچے کی پری لوڈ کشندگی ≥20% ہے، جبکہ یہ ڈیزائن ≤5% کے اندر پری لوڈ کشینشن کو کنٹرول کرتا ہے، طویل مدتی کنکشن کی وشوسنییتا کو یقینی بناتا ہے۔
انتہائی ماحولیاتی کارکردگی کی توثیق (حقیقی ٹیسٹوں سے تمام ڈیٹا):
● کم درجہ حرارت کا اثر (-70 ° C):89J (قومی معیار ≥34J) کی چارپی اثر توانائی، قطبی پائپ لائنوں اور ایل این جی کی نقل و حمل کے لیے موزوں ہے۔
● گہرے سمندر میں سنکنرن (5,000 میٹر):ASTM G111-97 کے معیار کے مطابق، 30 سالہ مساوی سنکنرن کی شرح صرف 0.03mm/سال ہے، جو گہرے سمندر کی انجینئرنگ کے لیے زندگی کے مکمل تقاضوں کو پورا کرتی ہے۔
● ریت اور دھول کا رگڑ (120m/s):ISO 5890:2012 معیار کے مطابق، 10,000 گھنٹے کے مسلسل اثر کے بعد، سیلنگ کی سطح کو پہنچنے والے نقصان کی گہرائی ≤8μm ہے، جو صحرائی علاقوں یا تیز رفتار ریت سے لدی ہواؤں کے ساتھ آف شور پلیٹ فارمز کے لیے موزوں ہے۔
فلینج پر فلیٹ سلپ ASME B16.5 معیار کے مطابق سختی سے تیار کی جاتی ہے، جس میں پریشر ریٹنگز کلاس 150 سے کلاس 1500 تک ہوتی ہیں، اور سائز کی حد NPS 1/2 انچ سے 24 انچ تک ہوتی ہے۔ مواد گریڈینٹ بجھایا ہوا ہائی کاربن اسٹیل ہے، جو ریڈیل ری انفورسمنٹ ریب ڈیزائن اور بلٹ ان ٹائٹینیم الائے ری انفورسمنٹ رنگ کے ساتھ ملا ہوا ہے۔
ASME B16.5 تفصیلات کے مطابق، کلاس 150 اور کلاس 300 فلینجز کی موٹائی کی پیمائش میں چہرے کی اونچائی شامل نہیں ہے۔ یہ پروڈکٹ فل فیس (FF) سیل کرنے والی سطح کے ڈیزائن کو اپناتی ہے اور اسے پورے چہرے کی گسکیٹ کے ساتھ استعمال کیا جانا چاہیے۔ یہ نوٹ کرنا ضروری ہے کہ پورے چہرے والے فلینج کو براہ راست اوپر والے چہرے کے فلینج پر نہیں لگایا جانا چاہئے۔ اسے پورے چہرے کی گسکیٹ یا اڈاپٹر سے تبدیل کرنا ضروری ہے۔
● گریڈینٹ بجھا ہوا ہائی کاربن اسٹیل:فلینجز کی روایتی مکمل بجھانے کے نتیجے میں سطح اور کور کے درمیان ضرورت سے زیادہ سختی کا فرق پیدا ہوتا ہے، جس سے کریکنگ کا خطرہ ہوتا ہے۔ تدریجی بجھانے والی ٹیکنالوجی حرارتی اور ٹھنڈک کی شرحوں کو درست طریقے سے کنٹرول کرتی ہے، جس سے باہر سے اندر تک بتدریج سختی کی تقسیم پیدا ہوتی ہے - پہننے کے خلاف مزاحمت کے لیے سطح کی سختی، اثر مزاحمت کے لیے اعلی بنیادی سختی۔ یہ فلینج کو -70°C پر 89J کی اثر سختی کو برقرار رکھنے کی اجازت دیتا ہے۔
● بایونک شہد کے چھتے کا ڈھانچہ:شہد کی مکھیوں کی ہیکساگونل جیومیٹری سے متاثر ہوکر، یہ ڈھانچہ وزن میں اضافہ کیے بغیر موڑنے کی سختی کو نمایاں طور پر بڑھاتا ہے۔ محدود عنصر کا تجزیہ اس بات کی تصدیق کرتا ہے کہ اس ڈھانچے کی موڑنے کی طاقت اسی وزن کے ٹھوس فلینج سے 65% زیادہ ہے۔
● بلٹ ان ٹائٹینیم الائے ری انفورسمنٹ رنگ:ایک Ti-6Al-4V ٹائٹینیم الائے کی انگوٹھی فلینج گردن پر پہلے سے رکھی گئی ہے، وہ مقام جہاں تناؤ کے ارتکاز کا سب سے زیادہ خطرہ ہوتا ہے۔ اس الائے کی پیداواری طاقت 1,250MPa تک ہے اور کثافت اسٹیل کی صرف 60% ہے۔ انگوٹھی کو انٹرفیس فٹ کے ذریعے بیس میٹریل سے منسلک کیا جاتا ہے، جو گردن کے پلاسٹک کی خرابی کو مؤثر طریقے سے محدود کرتا ہے اور DN300 فلینج برسٹ پریشر کو روایتی ≤15MPa سے 42MPa تک بڑھاتا ہے۔
لانگان کی اندرون خانہ فیکٹری لانگوان، وینزو میں واقع ہے۔ سنگشن ہولڈنگ گروپ سے اعلیٰ معیار کے خام مال کی فراہمی کا فائدہ اٹھاتے ہوئے، اس کی اپنی فورجنگ، ہیٹ ٹریٹمنٹ، اور مشینی صلاحیتوں کے ساتھ مل کر، اس نے ایک مکمل پیداواری سلسلہ تشکیل دیا ہے۔ فلینج پر ہر فلیٹ پرچی قابل سراغ لگانے والے مواد کے سرٹیفکیٹس، ہیٹ ٹریٹمنٹ کریو ریکارڈز، ڈائمینشنل انسپیکشن رپورٹس، اور ہائیڈرو سٹیٹک/نیومیٹک ٹیسٹ رپورٹس کے ساتھ آتی ہے۔
کوالٹی کنٹرول کے اہم نکات:
1.خام مال کی آمد کا معائنہ: سپیکٹرل تجزیہ، مکینیکل پراپرٹی کے نمونے لینے۔
2.عمل کا کنٹرول: ہیٹ ٹریٹمنٹ فرنس کے درجہ حرارت کے منحنی خطوط کی حقیقی وقت کی نگرانی، تدریجی بجھانے کے عمل کے پیرامیٹرز کی خودکار ریکارڈنگ۔
3.تیار شدہ مصنوعات کا معائنہ: 100% جہتی معائنہ، 10% مقناطیسی ذرہ ٹیسٹنگ، برسٹ پریشر یا چکری تھکاوٹ کی زندگی کے لیے بیچ کے نمونے لینے۔
4.فریق ثالث کی گواہی: SGS، BV، یا دیگر ایجنسیوں کے ذریعے گاہک کی درخواست پر سائٹ پر گواہی کی جانچ کا اہتمام کیا جا سکتا ہے۔
بین الاقوامی خریدار آرڈر نمبر کا استعمال کرتے ہوئے پیداوار کی پیشرفت اور آن لائن ڈیٹا کی جانچ کر سکتے ہیں۔
● مشرق وسطی شیل گیس فیلڈ فریکچرنگ اسٹیشن:فلینج پر DN300 کلاس 1500 فلیٹ سلپ کے 120 سیٹ استعمال کیے گئے تھے۔ 18 ماہ کے مسلسل آپریشن کے بعد، سیل کا کوئی رساو نہیں ہوا، اور دیکھ بھال کی فریکوئنسی صفر تھی۔
● جنوبی بحیرہ چین گہرے سمندر میں ڈرلنگ پلیٹ فارم:پانی کی گہرائی 2,800 میٹر۔ فلینج کو بلو آؤٹ روکنے والے اسٹیک کو جوڑنے کے لیے استعمال کیا گیا تھا۔ سنکنرن کے 30 ماہ کے معائنے کے بعد، سگ ماہی کی سطح کو کوئی واضح نقصان نہیں ہوا، اور سنکنرن کی پیمائش کی شرح 0.028 ملی میٹر فی سال تھی۔
● روسی آرکٹک قدرتی گیس پائپ لائن:محیطی درجہ حرارت -55°C، اثر ٹیسٹ ویلیو 82J، پروجیکٹ ڈیزائن کی ضروریات کو پورا کرنا۔ 500 سے زیادہ ٹکڑے فراہم کیے گئے ہیں۔
سوال: یہ کس دباؤ کی درجہ بندی کے لیے موزوں ہے؟
A: فلینج پر یہ فلیٹ سلپ کلاس 150 سے کلاس 1500 کے دباؤ کی درجہ بندی کے لیے موزوں ہے۔ پیمائش شدہ ڈیٹا سے پتہ چلتا ہے کہ DN300 سائز 42MPa کے برسٹ پریشر پر بہترین کارکردگی کا مظاہرہ کرتا ہے، جو قومی معیار کی ضروریات سے کہیں زیادہ ہے۔ یہ خاص طور پر انتہائی ہائی پریشر اور سخت حالات جیسے شیل گیس فریکچرنگ پمپس، گہرے سمندر میں سوراخ کرنے والے پلیٹ فارمز، انتہائی ہائی پریشر قدرتی گیس ٹرانسمیشن پائپ لائنز، اور قطبی ماحول کے لیے موزوں ہے۔
س: اس اور ویلڈ نیک فلانج کے درمیان بنیادی فرق کیا ہے؟
A: ایک سلپ آن فلینج پائپ کو جوڑنے کے لیے دو فلیٹ ویلڈز کا استعمال کرتا ہے (ایک پشت پر اور ایک بور کے اندر)، نسبتاً آرام دہ تنصیب کی ضروریات کے ساتھ۔ ایک ویلڈ نیک فلینج ایک مکمل دخول بٹ ویلڈ کا استعمال کرتا ہے، جس میں سخت سیدھ کی ضرورت ہوتی ہے۔ تاہم، لانگان کی سلپ آن فلینج پروڈکٹ میں، بایونک ہنی کامب سٹرکچر اور بلٹ ان ٹائٹینیم الائے ری انفورسمنٹ رنگ کے ڈیزائن کے ذریعے، پریشر برداشت کرنے والی کارکردگی روایتی ویلڈ نیک فلینجز سے کم نہیں ہے۔
سوال: یہ کم درجہ حرارت والے ماحول میں کیسے کام کرتا ہے؟
A: -70°C کے انتہائی کم درجہ حرارت کے حالات میں، پروڈکٹ کی چارپی اثر توانائی 89J تک پہنچ جاتی ہے، جو ≥34J کی قومی معیاری ضرورت سے کہیں زیادہ ہے۔ یہ گریڈینٹ بجھانے والے اعلی کاربن اسٹیل مواد کی بہترین کم درجہ حرارت کی سختی کی بدولت ہے، جو اسے قطبی پائپ لائن انجینئرنگ اور کم درجہ حرارت والے قدرتی گیس کی نقل و حمل کے نظام کے لیے موزوں بناتا ہے۔
سوال: لانگان کی سپلائی کی صلاحیت اور حسب ضرورت کے اختیارات کیا ہیں؟
A: لانگان میں اندرون خانہ فیکٹری اور ایک مکمل پیداواری نظام ہے، جس میں سائز کی تخصیص، نجی لیبلنگ اور بلک پروڈکشن کی حمایت کی جاتی ہے۔ خام مال کے انتخاب سے لے کر تیار شدہ مصنوعات کے معائنہ تک سخت کوالٹی مینجمنٹ کا نفاذ کیا جاتا ہے۔ بین الاقوامی خریدار مفت نمونے حاصل کرنے کے لیے ضروریات بھیج سکتے ہیں۔ کمپنی نمبر 620 منگژو روڈ، یونگ زنگ اسٹریٹ، لانگوان ڈسٹرکٹ، وینزو سٹی، ژی جیانگ صوبے میں واقع ہے، جو وینزو کے جغرافیائی فوائد اور تسنگشن ہولڈنگ گروپ کے خام مال کی فراہمی کا فائدہ اٹھاتے ہوئے ایک مکمل پیداوار اور فراہمی کا نظام تشکیل دے رہی ہے۔
سوال: اصل کارکردگی کی تصدیق کیسے کی جا سکتی ہے؟
A: لانگان فیکٹری میں کارکردگی کے ٹیسٹ دیکھنے کے لیے گاہکوں یا تیسرے فریق کے معائنہ کرنے والی ایجنسیوں کا خیرمقدم کرتا ہے۔ فیکٹری ایک 3000 ٹن دباؤ کی جانچ کرنے والی مشین، ایک سائیکلک تھکاوٹ ٹیسٹ بینچ، ایک -80 ° C کم درجہ حرارت کے اثر ٹیسٹر، اور ایک گہرے سمندر میں ہائی پریشر سنکنرن سمولیشن چیمبر سے لیس ہے۔ گاہک نمونوں پر برسٹ پریشر ٹیسٹ، سائیکلک تھکاوٹ ٹیسٹ، یا انتہائی ماحولیاتی ٹیسٹ کی درخواست کر سکتے ہیں۔ ٹیسٹ رپورٹیں CNAS قابلیت کے ساتھ اندرونی لیبارٹری کے ذریعہ جاری کی جاتی ہیں۔
