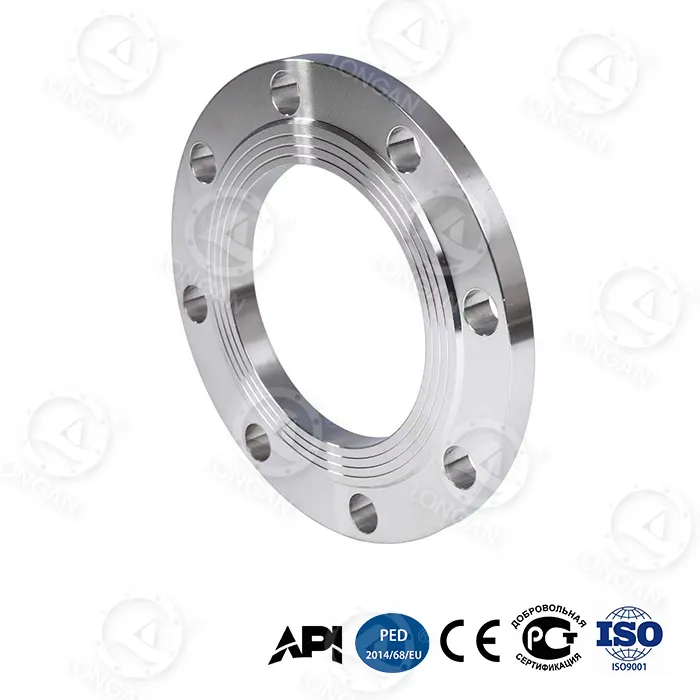

فلیٹ اٹھایا چہرہ flange

پائپ لائن ریٹروفٹس یا مکسڈ فلینج سسٹم میں گسکیٹ کی عدم مطابقت کے بارے میں فکر کرنا چھوڑ دیں۔ لونگن کا فلیٹ ابھرا ہوا چہرہ فلینج ایک پورے چہرے کی بیرونی انگوٹھی کو تھوڑا سا ابھرا ہوا سینٹر سیلنگ زون کے ساتھ جوڑتا ہے – لہذا آپ اپنی پائپنگ میں ترمیم کیے بغیر FF یا RF گاسکیٹ استعمال کر سکتے ہیں۔ سخت کوالٹی کنٹرول کے تحت لانگن کی اپنی وینزو کی سہولت میں تیار کردہ، یہ فلینج DN300 پر 42MPa برسٹ پریشر (قومی معیار سے 280% اوپر) اور روایتی فلینجز کے مقابلے میں 65% زیادہ موڑنے والی مزاحمت حاصل کرنے کے لیے گریڈینٹ بجھانے والے ہائی کاربن اسٹیل اور بایونک ہنی کامب کور کا استعمال کرتا ہے۔ API 6A PSL 3G تصدیق شدہ۔

مصنوعات کی جھلکیاں

● ہائبرڈ سگ ماہی چہرے کا ڈیزائن:یہ فلیٹ اٹھائے ہوئے چہرے کے فلینج کی سب سے مخصوص خصوصیت ہے۔ سگ ماہی کے چہرے کا مرکز کا رقبہ تھوڑا سا بلند ہوتا ہے (RF کی طرح)، لیکن بیرونی حصہ بولٹ کے سوراخوں تک پھیلا ہوا ہے (FF کی طرح)۔ فوائد میں شامل ہیں:1.تیز تنصیب کے لیے خودکار گسکیٹ سینٹرنگ؛2.زیادہ یکساں سگ ماہی رابطہ کشیدگی کی تقسیم، روایتی RF کے کنارے اوورلوڈ سے گریز؛3.پورے چہرے کی گسکیٹ اور اٹھائے ہوئے چہرے کی گسکیٹ دونوں کے ساتھ ہم آہنگ، سائٹ پر لچکدار متبادل فراہم کرتے ہیں۔

موڑنے کی طاقت میں 65 فیصد اضافہ:بایونک ہنی کامب کا ڈھانچہ فلانج کو ہلکا اور سخت بناتا ہے، خاص طور پر پائپ لائن موڑنے کے لمحات کو برداشت کرنے کے لیے موزوں ہے۔

● الٹرا ہائی پریشر بیئرنگ:42MPa کا DN300 برسٹ پریشر روایتی فلینجز (≤15MPa) سے 2.8 گنا ہے۔ 35MPa پر 20,000 سائیکلوں کی سائیکلک تھکاوٹ کی زندگی صنعت کے معیارات سے کہیں زیادہ ہے۔

● انتہائی ماحولیاتی رواداری:89J کی -70°C اثر توانائی، 5,000m گہرے سمندر میں سنکنرن کی شرح 0.03mm/سال، 120m/s ریت اور دھول کی کھرچ ≤8μm۔

● ذہین حفاظت:نینو زرکونیا پہننے والے اشارے کی پرت (رنگ کی تبدیلی کی وارننگ جب موٹائی <0.1 ملی میٹر) + ڈبل مخروطی بولٹ ہول (پری لوڈ کشینن ≤5%)۔

پروڈکٹ کے عمل

● سیلنگ چہرہ مشینی:ASME B16.5 معیاری RF کے طول و عرض (کلاس 150~1500 کے لیے 1.6mm سے 6.4mm) کے بعد بلند ہونے والی اونچائی کے ساتھ، CNC درست موڑ استعمال کیا جاتا ہے، لیکن ابھری ہوئی جڑ آسانی سے پورے فلینج کے چہرے پر منتقل ہو جاتی ہے۔ سطح کی کھردری Ra ≤3.2μm گسکیٹ کے اچھے رابطے کو یقینی بناتی ہے۔

● تدریجی بجھانا:اعلی کاربن اسٹیل سطح کی سختی 45-50 HRC اور بنیادی سختی ≥30J (-70 ° C پر) کے ساتھ درجہ بند ڈھانچہ بنانے کے لیے کنٹرول شدہ کولنگ سے گزرتا ہے۔

● شہد کے چھتے کی ساخت:فلینج باڈی کے اندر بایونک ہیکساگونل گرڈ، محدود عنصر کے تجزیے کے ذریعے بہتر بنایا گیا ہے، اسی وزن میں 65% زیادہ سختی فراہم کرتا ہے۔

● ٹائٹینیم مرکب کمک کی انگوٹی:ایک Ti-6Al-4V رنگ (پیداوار کی طاقت 1,250MPa) مداخلت فٹ کے ساتھ گردن میں سرایت کی گئی ہے، جو زیادہ دباؤ میں گردن کی توسیع کو روکتی ہے۔

● کوالٹی کنٹرول:100% جہتی معائنہ، 10% مقناطیسی ذرہ ٹیسٹنگ، بے ترتیب برسٹ ٹیسٹنگ فی بیچ۔ ٹریس ایبل میٹریل سرٹیفکیٹ اور گرمی کے علاج کے منحنی خطوط فراہم کیے گئے ہیں۔

استعمال کے منظرنامے۔

فلیٹ اٹھائے ہوئے چہرے کے فلینج کا ہائبرڈ سیلنگ چہرے کا ڈیزائن اسے خاص طور پر درج ذیل منظرناموں کے لیے موزوں بناتا ہے:

منظر نامہ	روایتی flanges کے ساتھ درد نقطہ	اس کی مصنوعات کے ساتھ حل
پرانی پائپ لائن کی بحالی	اصل نظام FF اور RF فلینجز کو ملا سکتا ہے، گسکیٹ قابل تبادلہ نہیں ہیں۔	ہائبرڈ سگ ماہی کا چہرہ دونوں گاسکیٹ اقسام کے ساتھ مطابقت رکھتا ہے، پائپ لائن میں ترمیم کی ضرورت نہیں ہے۔
ہائی پریشر گیس میڈیا	RF فلینج گسکیٹ دباؤ کی دھڑکن کے تحت باہر نکل سکتی ہے۔	بیرونی فلیٹ ایریا اضافی مدد فراہم کرتا ہے، جس سے گسکیٹ کے رینگنے سے بچتا ہے۔
بڑے قطر کی کم دباؤ والی پائپ لائنیں۔	FF flanges پورے سائز کے gaskets، اعلی قیمت کی ضرورت ہوتی ہے	اٹھایا ہوا حصہ معیاری RF گاسکیٹ کے استعمال کی اجازت دیتا ہے، اسپیئر پارٹس کی انوینٹری کو کم کرتا ہے۔
گہرے سمندر / قطبی ماحول	تھرمل سائیکلنگ کے بعد سنگل سیلنگ چہرہ لیک ہو جاتا ہے۔	ڈوئل زون سیلنگ (اٹھا ہوا + فلیٹ) بے کار سگ ماہی کے راستے فراہم کرتا ہے۔

درخواست کے مخصوص علاقوں میں شامل ہیں:

● شیل گیس فریکچرنگ پمپ آؤٹ لیٹ پائپ لائنز(35-70MPa پلسٹنگ پریشر)
● گہرے سمندر میں سوراخ کرنے والا پلیٹ فارم ویل ہیڈ کنکشن(پانی کی گہرائی 5000 میٹر)
● LNG وصول کرنے والے ٹرمینلز(-70 ° C کم درجہ حرارت)
● آف شور کرسمس ٹری تیزابی میڈیا پائپ لائنز(H₂S/CO₂)

فروخت کے بعد سروس

● مفت نمونے:بین الاقوامی خریدار انسٹالیشن ٹیسٹنگ اور سیلنگ کی تصدیق کے لیے ایک مفت نمونے (نمونہ فیس قابل واپسی، فریٹ جمع) کے لیے درخواست دے سکتے ہیں۔

● تنصیب کی رہنمائی:چائنیز/انگلش انسٹالیشن مینوئل فراہم کیے جاتے ہیں، بشمول مختلف گسکیٹ مواد (گریفائٹ، سرپل زخم، PTFE) کے لیے ٹارک ویلیوز۔ ریموٹ ویڈیو رہنمائی دستیاب ہے۔

● تکنیکی مشاورت:انجینئرنگ ٹیم 4 گھنٹے کے اندر سلیکشن اور گسکیٹ سے متعلق سوالات کا جواب دیتی ہے۔

● معیار کا پتہ لگانے کی صلاحیت:ہر فلینج کی ایک منفرد ID ہوتی ہے، اور ٹیسٹ رپورٹس کو آفیشل ویب سائٹ پر چیک کیا جا سکتا ہے۔

● وارنٹی:18 ماہ، مینوفیکچرنگ نقائص کے لیے مفت متبادل۔

● تیسرے فریق کی جانچ:درخواست پر SGS/BV سائٹ پر دباؤ کی جانچ کا اہتمام کیا جا سکتا ہے۔

لانگن کیوں منتخب کریں۔

1. منفرد سگ ماہی چہرے ڈیزائن:مارکیٹ میں زیادہ تر فلینجز یا تو خالص FF یا خالص RF ہیں۔ ہمارا فلیٹ ابھرا ہوا چہرہ فلینج آپ کو گیس کی قسم کو تبدیل کیے بغیر FF کی تناؤ کی یکسانیت اور RF کی سگ ماہی کی وشوسنییتا دونوں کو حاصل کرنے کی اجازت دیتا ہے۔ یہ خاص طور پر ریٹروفٹ پروجیکٹس کے لیے موزوں ہے جہاں اصل پائپ لائن یا تو FF یا RF ہو سکتی ہے - یہ پروڈکٹ دونوں کے ساتھ مطابقت رکھتی ہے۔

2. مکمل لائف سائیکل لاگت کا فائدہ:30 سال کی کل لاگت صرف $6,200 ہے، جو کہ $18,500 کے روایتی فلینجز کے مقابلے میں 66% کی بچت کرتی ہے۔ سنگل متبادل وقت 2.5 گھنٹے (روایتی 8 گھنٹے) ہے، سالانہ دیکھ بھال کی فریکوئنسی 0.7 گنا (روایتی 3.2 بار) ہے۔

3. مکمل سرٹیفیکیشن:API 6A PSL 3G، H₂S اور CO₂ گیس میڈیا کے ساتھ انتہائی ہائی پریشر کے حالات کے لیے موزوں ہے۔

4. قابل تصدیق اصلی ڈیٹا:کارکردگی کے تمام اشارے سائٹ پر جانچنے والے صارفین کے لیے دستیاب ہیں۔ مفت نمونے فراہم کیے جاتے ہیں۔

5. تیز جواب:معیاری اشیاء 3 دن کے اندر، اپنی مرضی کی اشیاء 15-30 دنوں کے اندر بھیج دیں۔

خلاصہ: لانگن کا فلیٹ ابھرا ہوا چہرہ فلینج، اس کے ہائبرڈ سیلنگ چہرے کے ڈیزائن کے ساتھ، گیسکٹ کی مطابقت، تناؤ کی تقسیم، اور ہائی پریشر سیلنگ میں روایتی فلینج کے درد کے نکات کو حل کرتا ہے۔ بایونک ہنی کامب ڈھانچہ، تدریجی بجھانے، اور ٹائٹینیم الائے ری انفورسمنٹ رنگ کے ساتھ مل کر، اس کی موڑنے کی طاقت، پھٹنے کا دباؤ، اور تھکاوٹ کی زندگی بہت بہتر ہوتی ہے۔ API 6A PSL 3G سرٹیفیکیشن اور 30 ​​سالہ مکمل لائف سائیکل لاگت میں 66% کمی اسے شیل گیس، ڈیپ سی انجینئرنگ اور پیچیدہ پائپ لائن سسٹمز کے لیے ایک مثالی انتخاب بناتی ہے۔ مفت نمونے اور پیشہ ورانہ سگ ماہی کے حل حاصل کرنے کے لیے اپنی ضروریات بھیجیں۔

اکثر پوچھے گئے سوالات

سوال: کیا فلیٹ ابھرا ہوا چہرہ فلینج موجودہ RF فلینج کی جگہ لے سکتا ہے؟
A: ہاں۔ جب تک دباؤ کی درجہ بندی اور سائز مماثل ہے، یہ براہ راست ایک RF فلینج کی جگہ لے سکتا ہے، اور اصل RF گسکیٹ کا استعمال جاری رہ سکتا ہے۔ اگر میٹنگ فلینج FF ہے، تو ایک پورے چہرے کی گسکیٹ کی ضرورت ہے، لیکن اس پروڈکٹ کا فلیٹ ایریا اتنا بڑا ہے کہ مکمل طور پر ہم آہنگ ہو۔

سوال: کیا اس ہائبرڈ سگ ماہی چہرے کو خصوصی گسکیٹ کی ضرورت ہے؟
A: نہیں، آپ معیاری ASME B16.21 RF gaskets (مثال کے طور پر، اندرونی انگوٹھی کے ساتھ سرپل زخم) یا FF گاسکیٹ (پورے چہرے والے گریفائٹ گاسکیٹ) کا استعمال جاری رکھ سکتے ہیں۔ ہمارے ٹیسٹوں سے پتہ چلتا ہے کہ اس فلینج پر دونوں قسم کی گسکیٹ کی سگ ماہی کی کارکردگی روایتی سنگل سیلنگ چہروں سے بہتر ہے۔

سوال: کیا 35MPa پلسیٹنگ پریشر کے تحت بولٹ ڈھیلے ہو جائیں گے؟
A: یہ پروڈکٹ ڈبل مخروطی بولٹ ہولز کا استعمال کرتی ہے۔ 35MPa اتار چڑھاؤ کے تحت، پری لوڈ کشینشن ≤5% ہے، جب کہ روایتی گول سوراخوں میں کشندگی ≥20% ہے۔ تین مراحل کے ساتھ کراس پیٹرن میں ہائیڈرولک ٹارک رنچ استعمال کرنے کی سفارش کی جاتی ہے۔ ہم ٹارک کیلکولیشن ٹیبل فراہم کر سکتے ہیں۔

سوال: کیا مختلف مواد فراہم کیا جا سکتا ہے، جیسے سٹینلیس سٹیل؟
A: ہاں۔ اس پروڈکٹ کے لیے معیاری مواد گریڈینٹ بجھایا ہوا ہائی کاربن اسٹیل ہے، لیکن 316L، ڈوپلیکس سٹینلیس سٹیل، وغیرہ بھی درخواست پر فراہم کیے جا سکتے ہیں۔ وہی ہنی کامب ڈھانچہ اور ٹائٹینیم الائے ری انفورسمنٹ رنگ سٹینلیس سٹیل پر بھی لاگو ہوتا ہے۔

سوال: ہم آپ کے دعویٰ کردہ 42MPa برسٹ پریشر کی تصدیق کیسے کر سکتے ہیں؟
A: ہم اپنی فیکٹری میں برسٹ ٹیسٹ دیکھنے کے لیے صارفین کا خیرمقدم کرتے ہیں۔ باقاعدہ اسٹاک پروڈکٹس کو ہر سہ ماہی میں تصادفی طور پر نمونہ بنایا جاتا ہے، اور ٹیسٹ رپورٹس ہماری ویب سائٹ پر محفوظ کی جاتی ہیں۔ آپ اپنے نمونے پر الگ ٹیسٹ کی بھی درخواست کر سکتے ہیں۔ لاگت ہماری طرف سے برداشت کی جاتی ہے (نمونہ واپس کرنے کی ضرورت ہے)۔
