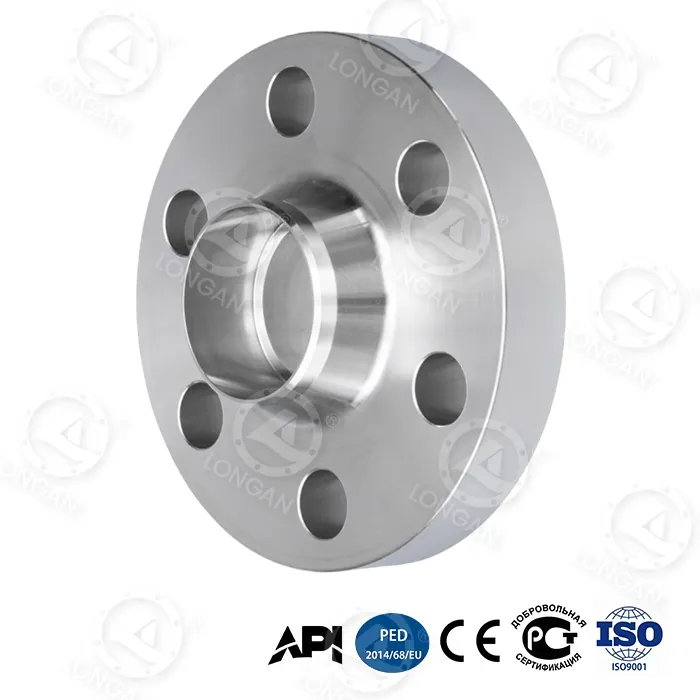

304 گردن بٹ ویلڈنگ فلانج

تکنیکی وضاحتیں

1. مادی سرٹیفیکیشن (ASTM A182 F304)

عنصر معیاری ویلیو فنکشن ٹیسٹ کیس

نی 8.0 ~ 11.0 ٪ آسٹنائٹ استحکام 9.2 ٪

C ≤0.08 ٪ - 0.05 ٪

CR 18.0 ~ 20.0 ٪ آکسیکرن سنکنرن تحفظ 18.8 ٪ (اسپیکٹومیٹر)

2. دباؤ درجہ حرارت

درجہ حرارت (° C) کلاس 150 (بار) کلاس 300 (بار)

300 13.2 35.8

200 15.8 42.7

38 19.6 51.1

3. مکینیکل خصوصیات

پیرامیٹر 304 فلانج ویلیو معیاری بنیاد

اندرونی قطر رواداری (NPS 12 ") ± 0.25 ملی میٹر ASME B16.5 ٹیبل 5

ٹینسائل طاقت 515 MPa ASTM A182

پیداوار کی طاقت 205 MPa ASTM A182

بولٹ ہول سینٹر سرکل انحراف ± 0.8 ملی میٹر ایم ایس ایس ایس پی 44

قابل اطلاق منظرنامے

تجویز کردہ منظرنامے قابل برداشت میڈیا ممنوعہ منظرنامے متبادل حل

کم دباؤ کمپریسڈ ایئر ڈرائی ایئر (اوس پوائنٹ <-40 ° C) سلفر پر مشتمل مرطوب ہوا نکل چڑھایا کاربن اسٹیل

کھانے کے سازوسامان دودھ کی مصنوعات ، جوس (پی ایچ> 4.5) کلورین پر مشتمل ڈس انفیکٹینٹس 316L فلانج

میونسپل واٹر سپلائی تازہ پانی ، پینے کا پانی سمندری پانی/ہائی کلورین پانی (> 50 پی پی ایم سی ایل) 316 فلانج

HVAC گرم پانی (<80 ° C) ، بھاپ ہائیڈروکلورک ایسڈ/سلفورک ایسڈ (پییچ <4) ہسٹیلوی مصر دات

304 گردن بٹ ویلڈنگ فلانج کیوں منتخب کریں؟

1. کم قیمت

میٹریل یونٹ قیمت (بینچ مارک) سروس لائف جامع لاگت (10 سال)

316 فلانج 2.3x 15 سال + 1.2x

304 گردن بٹ ویلڈنگ flange 1.6x 10 سال + 1.0x

کاربن اسٹیل flange 1.0x 2 سال (مورچا رساو) 2.8x

2. ساختی ڈیزائن کے فوائد

سگ ماہی سطح کی درستگی: 304 سٹینلیس سٹیل گردن ویلڈنگ فلانج کی آریف سطح کی کھردری 125-250μn RA ہے ، جو گاسکیٹ سیل کی وشوسنییتا کو یقینی بناتی ہے۔

ٹاپرڈ گردن کی منتقلی: تناؤ کے حراستی کے عنصر کو 40 ٪ تک کم کریں اور ویلڈ تھکاوٹ کی زندگی میں توسیع کریں۔

3. بنیادی سنکنرن مزاحمت

نمک سپرے ٹیسٹ: 500 گھنٹوں تک سرخ زنگ نہیں

کرومیم نکل حفاظتی پرت: سی آر مواد ≥18 ٪ پانی ، بھاپ اور کمزور تیزاب (پییچ> 4.5) سے سنکنرن کے خلاف مزاحمت کے لئے ایک گزرنے والی فلم تشکیل دیتا ہے۔

حد کی تفصیل: کلورائد آئنوں> 50 پی پی ایم (جیسے سمندری پانی) پر مشتمل ماحول کے لئے موزوں نہیں ، اور اس وقت 316 کو اپ گریڈ کرنے کی ضرورت ہے۔

سوالات

Q1: 316 فلانج کے ساتھ لاگت کا کیا فرق ہے؟

جواب: 304 گردن بٹ ویلڈنگ فلانج کی قیمت اسی وضاحتوں کے تحت 30 ~ 35 ٪ کم ہے (نکل اور مولیبڈینم مواد میں فرق کی وجہ سے)۔ اگر میڈیم میں کلورائد آئنوں/تیزاب نہیں ہوتے ہیں تو ، 304 کا انتخاب کرنا زیادہ معاشی ہے۔

Q2: کیا 304 بیرونی پائپوں کے لئے استعمال کیا جاسکتا ہے؟

جواب: کم نمی میں (<60 ٪) RH) اسے نمک سے پاک ماحول میں طویل عرصے تک استعمال کیا جاسکتا ہے۔ ساحلی/صنعتی علاقوں میں اینٹی سنکنرن کوٹنگ کی ضرورت ہے ، بصورت دیگر پیٹنگ 2-3 سال کے اندر ہوسکتی ہے۔
